солнечные алюминиевые клиплокы
Что такое алюминиевый зажим Kliplok?
Материал: экструдированный алюминиевый сплав AL6005-T5, анодированный (≥10–15 мкм) для защиты от коррозии; крепежные элементы обычно изготавливаются из нержавеющей стали SUS304.

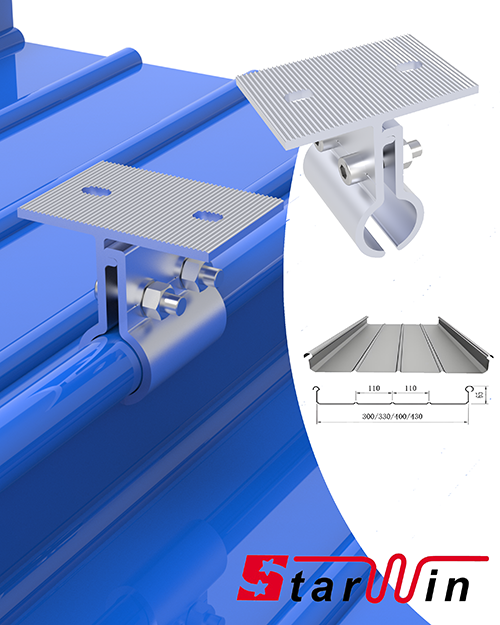

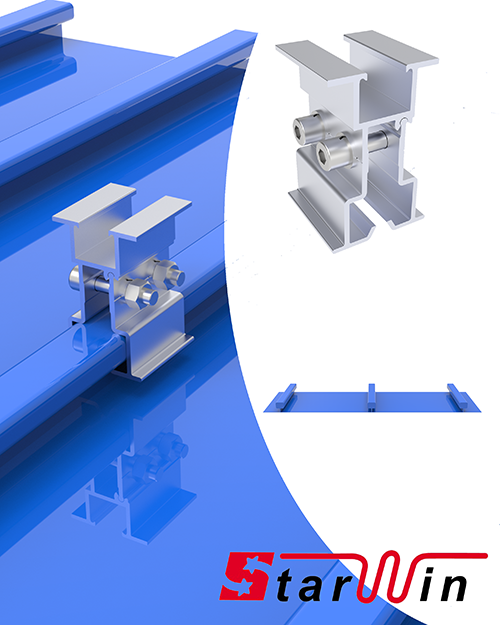

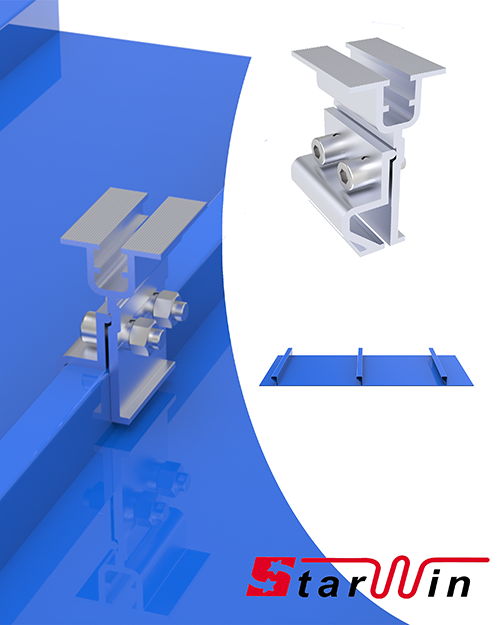

Конструкция: двухсекционный (или предварительно собранный цельный с установочным винтом) зажим, который обхватывает верхнюю часть трапециевидного ребра крыши. Нижняя губка располагается под/прилегает к внутренней стороне шва, верхняя губка крепится болтами сверху, создавая зажим, подобный тискам, при затяжке (обычно 15–20 Н·м).
Герметизация: Между зажимом и окрашенной поверхностью крыши установлены прокладки из EPDM или резины для предотвращения истирания, гашения вибрации и обеспечения дополнительной защиты от атмосферных воздействий.
Как это работает
1.Установите зажим Kliplok на выступающее ребро металлической крыши (сверление не требуется).
2. Затяните боковой(е) болт(ы) с требуемым моментом — зажим механически захватывает шов и противостоит подъему ветром (испытания на вырыв показывают усилие 2,0–5,5 кН на один зажим в зависимости от толщины и профиля листа).
3.Прикрепите L-образную опору или прямой соединитель к верхнему резьбовому выступу M8 зажима.

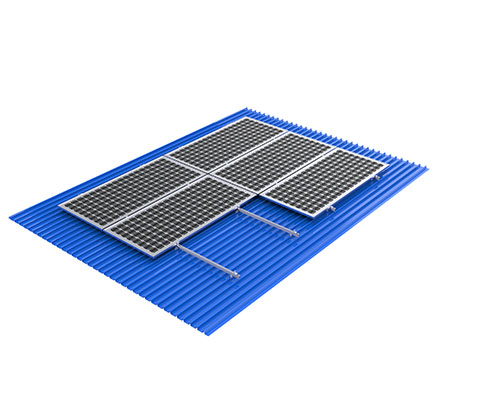

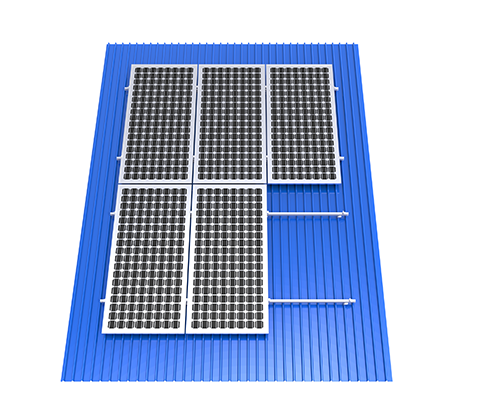

4.Установите алюминиевые направляющие (перпендикулярно ребрам жесткости) или используйте беснаправляющую систему, которая крепит панели непосредственно к зажимам.
5.Надежно закрепите солнечные панели на направляющих с помощью стандартных зажимов среднего/конечного положения.
Основные преимущества
Преимущество
Деталь Нулевое проникновение
Отсутствие отверстий означает отсутствие риска протечек, гарантия на кровлю, как правило, остается в силе.
Быстрая установка
Не требуется ни позиционирование стропильных балок, ни герметик; установка каждого зажима занимает примерно 20 секунд.
Защита от коррозии
Анодированная алюминиевая прокладка с добавлением EPDM предотвращает гальваническую коррозию в кровлях из профнастила Colorbond/стали.
Съемный
Всю систему можно отсоединить для проведения работ по обслуживанию крыши.
Легкий
Сплав AL6005-T5 примерно на 70% легче, чем его аналоги из стали.
Совместимость и ограничения

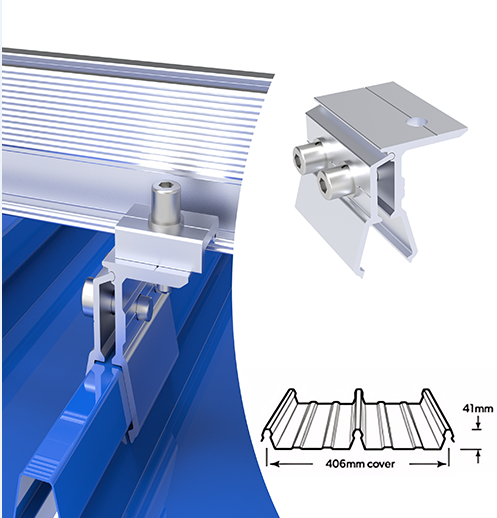

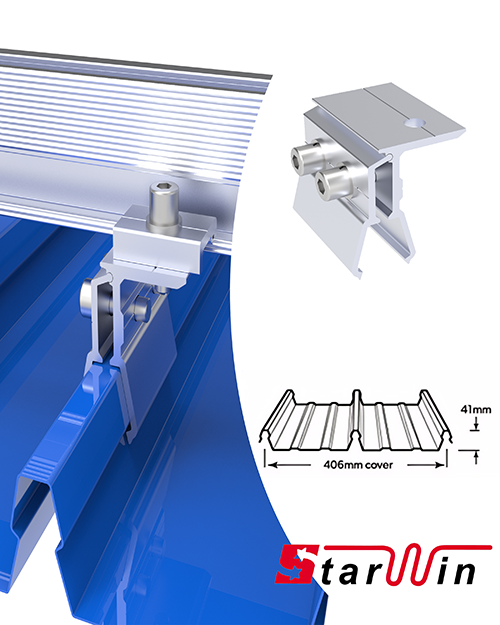

Профили кровли: должны точно совпадать — зажим Klip-Lok 406 НЕ подойдет для профиля 700 или гофрированного/стоячего профиля. Всегда проверяйте высоту, ширину и форму ребер.
Толщина листа: Минимальная толщина основного металла обычно ≥0,40 мм; более тонкие или корродированные листы могут деформироваться под действием силы зажима.
Проверка конструкции: Расстояние между прогонами и конструкция крыши должны выдерживать дополнительную статическую нагрузку, а также ветровую/снеговую нагрузку — рекомендуется получить заключение инженера, особенно в зонах с сильным ветром.
Не подходит для: гофрированного железа (используйте зажимы типа S-5!), сильно заржавевших крыш или механически зафиксированных фальцевых швов (используйте зажимы для фальцевых швов, а не трапецеидальные зажимы Kliplok).
Типичные системные характеристики
Ветровая нагрузка: до 60 м/с (≈130 миль/ч) в зависимости от расстояния между зажимами.
Снеговая нагрузка: до 1,4–1,6 кН/м²
Стандарты проектирования: AS/NZS 1170, JIS C8955, IBC, EN 1991 (различаются в зависимости от региона).
Гарантия: 10–15 лет гарантии на продукцию, ожидаемый срок службы более 25 лет.
Если хотите, я также могу вам помочь со следующим:
Как измерить ребро жесткости крыши, чтобы выбрать правильную модель зажима Kliplok.
Сравнение рельсовой и бесрельсовой системы Kliplok
Типичная спецификация материалов (BOM) на кВт для установки металлической кровли Kliplok.
Просто сообщите нам профиль вашей крыши или подробную информацию о проекте, чтобы мы могли разработать проект и составить для вас точную смету.
